Описание
   CraftStudio - приложение для совместного создания 3D моделей. Скачать и установить его можно на официальном сайте http://craftstud.io/.
Общие принципы создания моделей
HD текстуры

   Все создаваемые модели должны иметь текстуры для стандартного пакета текстур. HD версии моделей создаются отдельно и выкладываются в виде ссылки для скачивания.

Артефакты при наложении текстур на полигон

   При создании текстуры следует учитывать одну крайне неприятную особенность драйверов для некоторых видео карт от AMD и Intel, а именно некорректное обрезание текстуры при ее натягивании на указанный полигон. Вот так выглядит модель с некорректным обрезанием текстуры по границе полигона:



Обратите внимание на белую линию из точек на нижнем ребре ящика. Появляется она потому, что драйвер захватывает соседние пиксели (а точнее их часть), расположенные рядом с текстурой боковой грани ящика. Чтобы их не было видно необходимо эти пиксели перекрасить в цвет кромки ящика:



После чего модель приобретет следующий вид:



Белая линия полностью пропала и рваные края исчезли. Примерно такой же результат можно получить, если оставить соседние пиксели полностью прозрачными.

Артефакты при пересечении двух деталей одной толщины

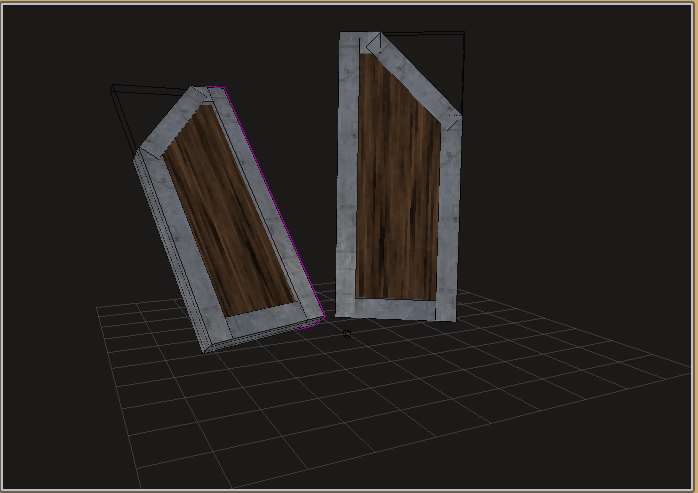

   Если в модели две детали с одной толщиной пересекаются, то образуется следующая проблема:



Две грани перекрывают друг друга и если на такой стык смотреть в игре, то будет казаться, что модель "мигает" в этом месте. Особенно заметно проблема проявляется в том случае, если цвета деталей сильно отличаются.

   Устранить эту неприятность можно двумя способами:

1) сделать цвета деталей в месте пересечения полностью идентичными. Такое к сожалению возможно далеко не всегда и только в том случае, если детали пересекаются друг с другом под углом кратным 90 градусам, поэтому есть второй вариант

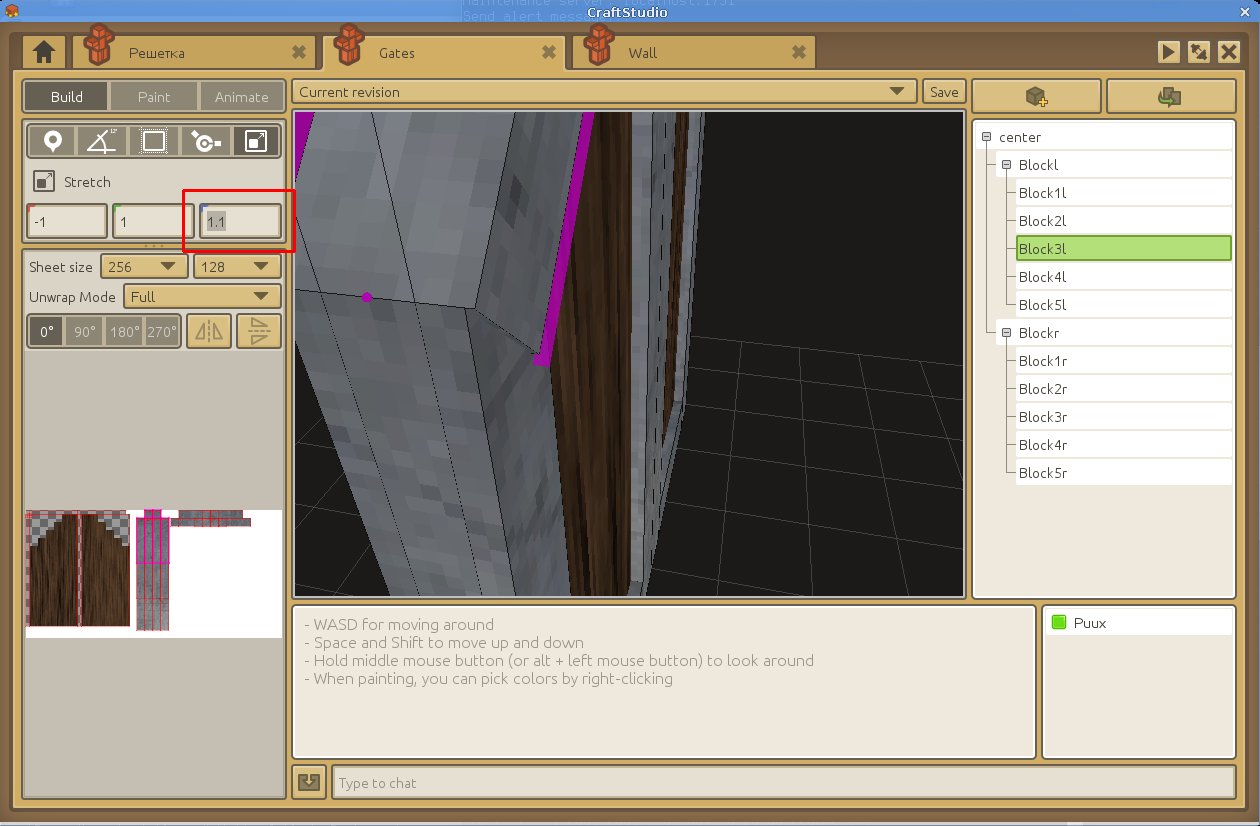

2) сжать или растянуть одну из деталей на доли пикселя. Делается это так:



При этом проблема полностью пропадает и чаще всего такое изменение либо не заметно вовсе, либо совершенно не портит модель и кажется, будто так и должно быть. Но следует помнить о том, что нежелательно менять размеры меньше чем на 0.1, т.к. в этом случае проблема может опять проявиться, если игрок будет смотреть на модель с несколько большего расстояния чем то, с которого вы смотрите на нее в редакторе.
Модель блока
   При создании модели блока следует учитывать следующее:

1) лицевая сторона блока (если таковая у него вообще есть) должна всегда смотреть на вас. Проверить это можно, посмотрев на окно Preview в редакторе:



2) сам блок должен "стоять на полу":

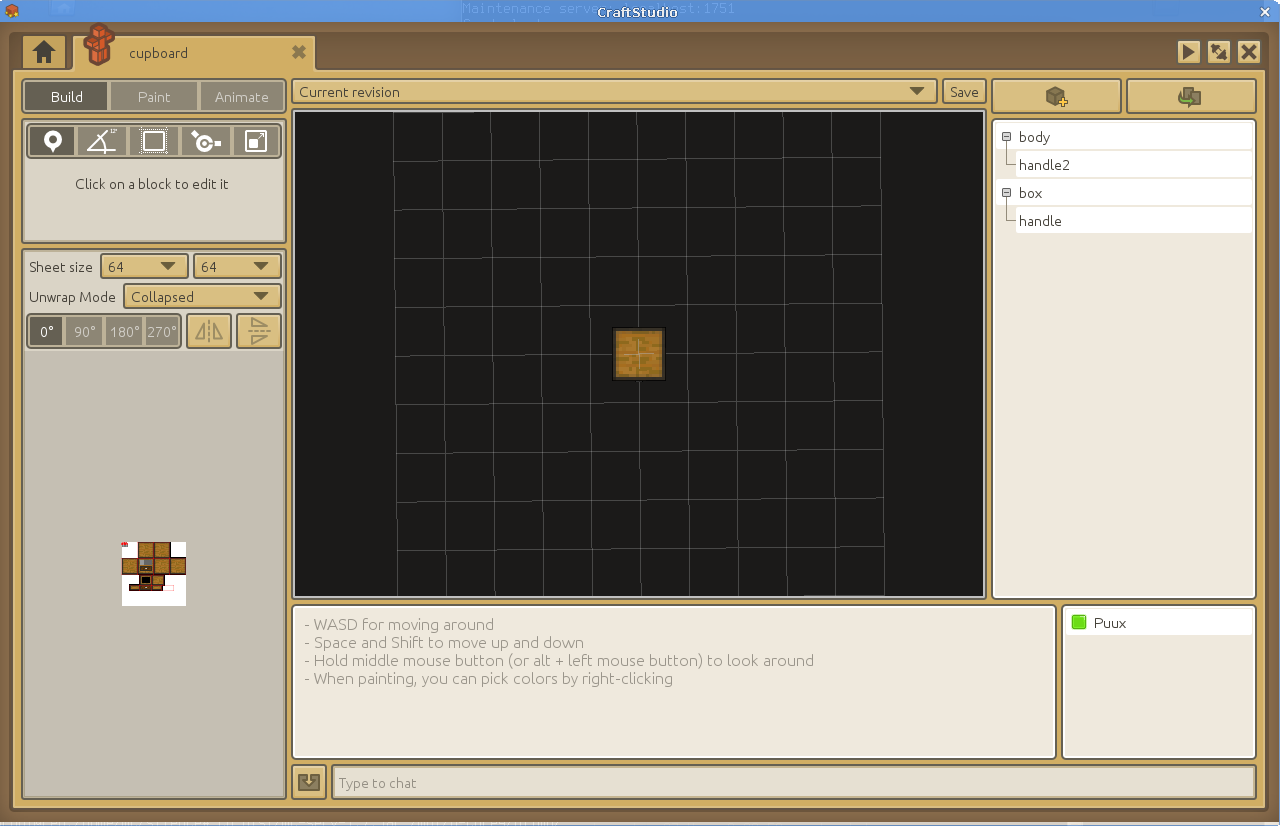

3) и быть точно в центре редактора при виде сверху:



4) все детали блока не должны быть повернуты с использованием инструмента Orientation (поворот в статических моделях блоков не поддерживается нашим движком)

5) если у блока есть анимация, то она должна быть только одна, а ее длительность составлять 15-30 кадров



6) размер одного блока в редакторе составляет 16х16
Модель защитного сооружения для крепости
   При создании модели защитного сооружения следует учитывать следующее:

1) если это сооружение представляет из себя дверь (врата, люк и т.п.), то его размеры должны быть кратны 16 и точно вписаны в границы блоков. Вот пример врат, которые выполняют эти условия:

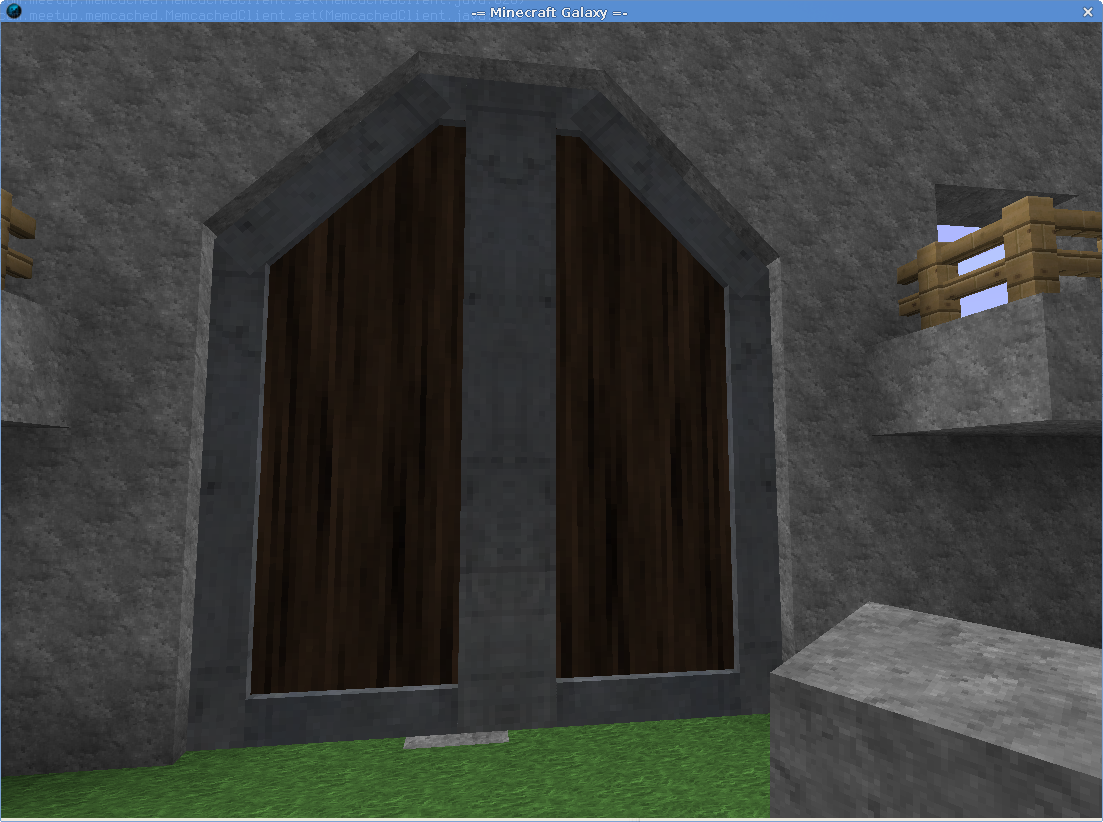

   Их высота равна 112, что составляет ровно 7 блоков (7*16), а размер вписан линии сетки редактора, которые совпадают с положением блоков в игре. А это пример врат, которые не удовлетворяют условиям выше:



   В игре слева и справа от врат осталось пустое пространство, т.к. они не выровнены по сетке в редакторе.

2) анимация у таких объектов должна быть только одна с отображением разрушения, открытия или прочего действия над объектом. При этом следует помнить о том, что несколько первых кадров анимации используются для отображения прогресса разрушения объекта в игре


Модель моба/боса/NPC
   Модели мобов самые не требовательные и в принципе должны следовать простым и логичным условиям:

1) размещение на "полу" редактора, в его центре и повернуты лицом (аналогично блокам)

2) голова модели (если таковая у нее есть) должна иметь имя head - именно этот блок считается головой и управляется программно в игре, при этом все блоки, которые перемещаются вместе с головой, должны быть прикреплены к ней в дереве блоков

3) модель NPC должна содержать только одну анимацию, которая бесконечно воспроизводится

4) модель моба должна содержать три обязательных анимации: покой, движение и атака. Остальные делаются по желанию автора

5) модель боса должна содержать помимо анимаций, обязательных для моба, анимации каждого из скилов, которыми босс обладает

6) все анимации должны начинаться и заканчиваться в одной и той же позе - это условие обеспечивает "бесшовность" переходов
Правило именования анимаций
Все анимации должны быть названы латиницей в нижнем регистре.

Движение
walk - нормальное перемещение
run - бег или ускоренное перемещение
stay - персонаж стоит на месте и ничего не делает

События
open - персонаж или блок начинает взаимодействие с игроком (открытие диалога)
busy - анимация в состоянии взаимодействия
close - персонаж или блок заканчивает взаимодействие с игроком (закрытие диалога)
jump - прыжок
death - гибель персонажа
swim - плывет в жидкости
eat - кушает
fly - летит

Атака
attack - нормальная атака
attack[2-5] - 4 вида дополнительных атак

Способности
skill[1-2] - основные скилы
tease - дразнит
rocketlaunch - запуск снаряда
tnt - генерация взрывов
Как попасть в группу MCGL
   В CraftStudio есть группа MCGL, где находятся все модели для нашего проекта. Приглашение в группу может быть выдано только тем игрокам, которые уже активно помогают проекту, состоят в фокус группе и представили несколько своих работ, выполненных на своем локальном сервере.
